Bộ cắt lọc sét 1 pha 63A 150kA/250kA
Bộ cắt lọc sét 1 pha 63A 150kA/250kA. Lắp nối tiếp với tải tiêu thụ, công nghệ EGS+VTD + bộ lọc LC (or TGS+TDS), dòng cắt sét sơ cấp lớn nhất giữa L-N: Imax 100kA xung 8/20µs & Iimp 25kA xung 10/350µs, Dòng cắt xung sét tổng Itotal = 150kA, dòng cắt sét thứ cấp L-N: 50kA xung 8/20µs. Cắt sét lớn nhất giữa N-E: 200kA xung 8/20µs & 100kA xung 10/350µs. Mã hàng: BSF100-1/320-63A-PN-VTD-S
Mô tả

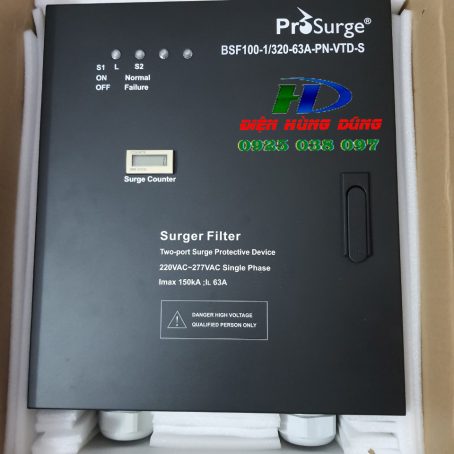

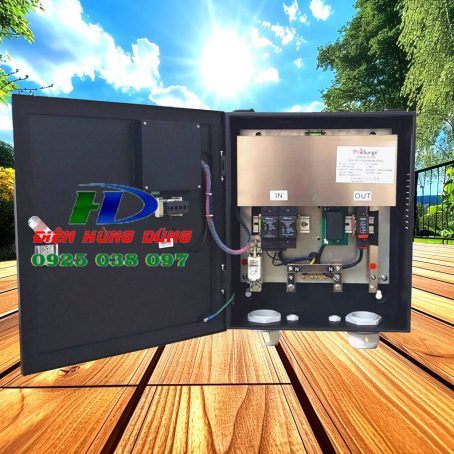

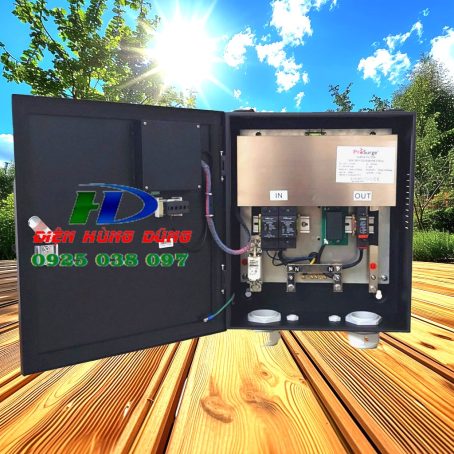

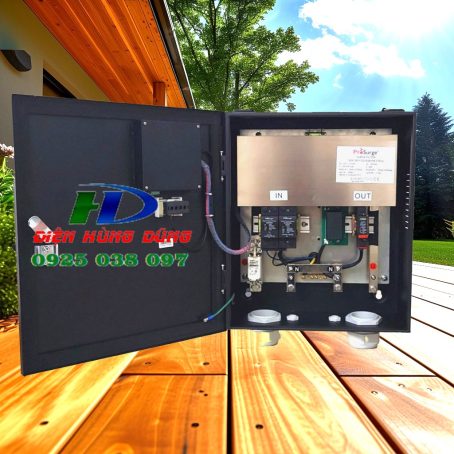

Bộ cắt lọc sét 1 pha 63A 150kA/250kA BSF100-1/320-63A-PN-VTD-S
BSF100-1/320-63A-PN-VTD-S là bộ cắt lọc sét lan truyền kết hợp (Type 1 + Type 2) một pha cao cấp do hãng Prosurge sản xuất, được thiết kế chuyên dụng bảo vệ tổng nguồn điện cho các hộ gia đình, căn hộ, văn phòng nhỏ, tủ điện phụ 1 pha.
Ý nghĩa ký hiệu:
- BSF100: Dòng sản phẩm BSF, khả năng phóng điện sét xung định mức Imax = 100 kA (8/20µs) L-N
- 1: 1 pha (L-N) + PE
- 320: Điện áp định mức hệ thống Un = 320V AC (phù hợp lưới điện Việt Nam có thể lên tới 320V khi quá áp tạm thời)
- 63A: Dòng định mức tối đa của cầu chì bảo vệ tích hợp hoặc của tải cho phép 63A
- PN: Có bảo vệ chế độ Phase – Neutral (L-N)
- VTD: Voltage Transient Suppressor Diode / TVS Diode tiên tiến từ Mỹ, giúp giảm tối đa điện áp dư bảo vệ thiết bị điện tử nhạy cảm – tự ngắt hoàn toàn khi hết tuổi thọ hoặc quá nhiệt
- S: Có tiếp điểm báo động từ xa (Signaling contact – 1 cặp NO/NC) để đưa tín hiệu về tủ trung tâm hoặc hệ SCADA/BMS
Ưu điểm nổi bật:
- Chống sét trực tiếp và gián tiếp trong 1 thiết bị (đạt Type 1) – rất hiếm trong dòng 1 pha giá dân dụng.
- Điện áp bảo vệ cực thấp (≤1,5kV) giúp bảo vệ tốt các thiết bị nhạy cảm: biến tần, tủ lạnh inverter, máy giặt, server, camera…
- Tích hợp sẵn cầu chì 63A + cơ cấu ngắt nhiệt + báo động từ xa → lắp đặt cực kỳ gọn, không cần thêm aptomat chống sét riêng.
- Có thể thay thế lõi MOV riêng khi hỏng (một số phiên bản cho phép).
- Thiết kế vỏ IP20, ray DIN 35mm, kích thước chỉ khoảng 90–120mm chiều rộng (tùy nhà sản xuất).
Ứng dụng phổ biến:
- Tổng nguồn tủ điện căn hộ chung cư
- Nhà dân ở vùng hay sét (Tây Nguyên, miền núi…)
- Tủ điều khiển máy bơm, motor 1 pha
- Hệ thống năng lượng mặt trời hòa lưới 1 pha
- Trạm viễn thông nhỏ, camera giám sát

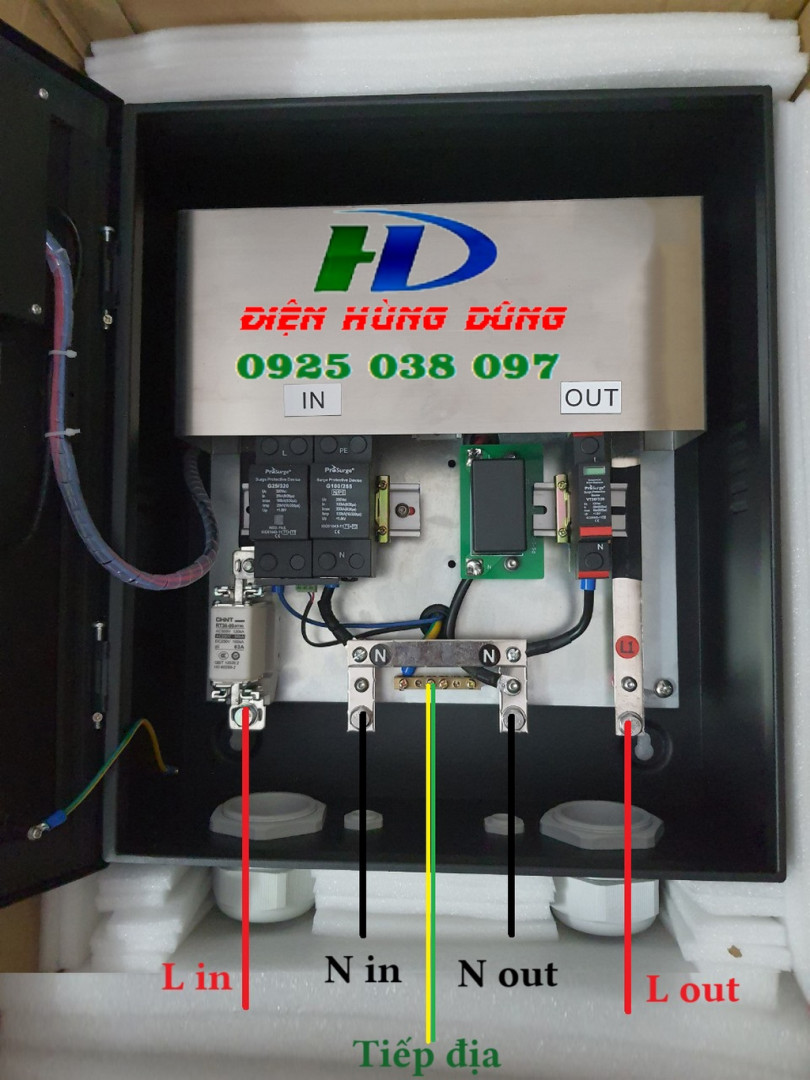

Cách lắp đặt sơ đồ cơ bản bộ cắt lọc sét 1 pha 63A
→ BSF100-1/320-63A-PN-VTD-S (L-N-PE) →
→ Các aptomat nhánh (RCBO, MCB…)
Hệ thống Tiếp đất PE phải ≤ 10 Ω (tốt nhất ≤ 4 Ω) để thiết bị hoạt động hiệu quả.
Thông số kỹ thuật
| MÔ TẢ | THÔNG SỐ KỸ THUẬT |
| Số pha | 1 Pha, 2P |
| Chế độ bảo vệ | Pha-Trung tính (L-N), Trung tính-Đất (N-PE) |
| Công nghệ chế tạo | ESG/ VTD/ GDT và bộ lọc LC |
| Dòng tải định mức | 63A |
| Phù hợp với hệ thống nguồn: | TT; TN-C; TN-S; TN-C-S; |
Điện áp làm việc định mức ( Un ) | 220V – 275V AC , tần số làm việc 50/60 Hz |
| Điện áp làm việc liên tục lớn nhất ( Uc ) | ≥320V |
| Thời gian đáp ứng ( Thời gian phục hồi xung) | ≤ 1ns |
| Kiểu kết nối | Mắc nối tiếp |
| Khả năng cắt sét định mức ( In ) | 25kA |
| Khả năng bảo vệ sơ cấp | L-N : 25kA (10/350μs), Imax: 100kA (8/20μs) |
| N-PE: Iimp: 100kA (10/350μs), Imax: 200kA(8/20μs) | |
| Khả năng bảo vệ thứ cấp | L-N : 50kA (8/20μs) |
| Khả năng cắt sét cực đại từng pha ( Itotal) | 150kA(8/20μs) |
| Điện áp tổn hao khi đầy tải | < 2V ở tải 63A |
| Khả năng chịu quá áp ngắn hạn ( Utov) | 440V/120min |
| Hệ thống phân phối nguồn | TT, TN-S, TN-C, TN-C-S (MEN) |
| Cảnh báo | Đưa ra cảnh báo bằng tiếp điểm rơ le NC, NO. Cảnh báo trạng thái làm việc bằng đèn LED |
| Vỏ hộp thiết bị | Bằng kim loại sơn tĩnh điện, kín |
| Tiêu chuẩn | IEC61643-11; UL1449 4th |
| Nhiệt độ môi trường làm việc | Từ -40ºC ÷ +70ºC; |
| Độ ẩm: | 0%- 95% |
Tính năng
Thiết bị cắt lọc sét 1 pha 63A được thiết kế để bảo vệ hệ thống điện và các thiết bị điện tử khỏi các xung sét nguy hiểm. Thiết bị cắt lọc sét 1 pha 63A thường được lắp đặt tại đầu nguồn điện của các công trình, tòa nhà hoặc các thiết bị quan trọng như:
- Nhà ở: bộ cắt lọc xung sét đường nguồn bảo vệ các thiết bị điện tử như tivi, máy tính, tủ lạnh…
- Văn phòng: Bảo vệ hệ thống máy tính, máy in, thiết bị văn phòng…
- Công nghiệp: Bảo vệ hệ thống điện, máy móc, dây chuyền sản xuất, Cắt lọc sét cho thiết bị điện…
- Datacenter : bảo vệ các thiết bị chính trong trung tâm dữ liệu, Cắt lọc sét cho trung tâm dữ liệu…
Tính năng nổi bật:
Bảo vệ đa tầng: Thiết bị cắt lọc sét 1 pha 63A sử dụng công nghệ ESG, VTD và GDT kết hợp với bộ lọc LC để đảm bảo khả năng bảo vệ tối ưu cho hệ thống điện.
- Khả năng cắt sét cao: Với khả năng cắt sét của tụ MOV lên đến 150kA, tủ có thể đối phó với các xung sét mạnh, bảo vệ an toàn cho thiết bị:
🔍 Nguyên lý
MOV có điện trở rất cao khi điện áp bình thường.
Khi xung sét tới (tăng áp đột ngột), MOV giảm điện trở đột ngột, dẫn dòng xung xuống đất.
Sau đó trở lại trạng thái cách điện.
✅ Ưu điểm
Giá thành thấp.
Phản ứng nhanh (ns).
Chịu dòng xung lớn
Dễ tích hợp nhiều cấp bảo vệ.
- Công nghệ tiên tiến: bộ cắt lọc xung sét đường nguồn 1 pha sử dụng công nghệ Encapsulated Spark Gap (ESG) tiên tiến từ Mỹ, giúp tăng cường khả năng chống sét và độ bền của thiết bị.
🔍Nguyên lý
Khi điện áp vượt ngưỡng đánh thủng, khí ion hóa → tạo hồ quang → dẫn dòng sét xuống đất.
Sau khi hết xung, hồ quang tắt và thiết bị trở lại cách điện gần như tuyệt đối.
✅ Ưu điểm
Chịu dòng sét rất lớn (100–200 kA).
Không suy hao đáng kể theo thời gian, tuổi thọ cao.
Rò điện cực thấp → lý tưởng cho đường tín hiệu, viễn thông, RF.
Phát nhiệt rất ít.
- Công nghệ tiên tiến: bộ cắt lọc xung sét đường nguồn 1 pha sử dụng công nghệ VTD – Voltage Transient Suppressor Diode / TVS Diode tiên tiến từ Mỹ, giúp giảm tối đa điện áp dư bảo vệ thiết bị điện tử nhạy cảm
🔍 Nguyên lý
Hoạt động như một diode Zener công suất lớn.
Khi điện áp vượt ngưỡng, diode kẹp điện áp ngay lập tức, hạn chế điện áp dư cực thấp.
✅ Ưu điểm
Phản ứng cực nhanh (picosecond đến nanosecond).
Bảo vệ tốt cho thiết bị nhạy cảm (PLC, server, mạch logic).
Điện áp dư thấp nhất trong ba công nghệ.
Kích thước nhỏ, dễ tích hợp.
- Bộ lọc thông thấp LC: Giảm nhiễu, tăng độ ổn định của nguồn điện.
- Tích hợp bộ đếm sét: Giúp người dùng theo dõi số lần sét đánh, đánh giá được tình trạng hoạt động của thiết bị.
- Đèn báo trạng thái: Hiển thị trạng thái hoạt động của thiết bị, giúp người dùng dễ dàng kiểm tra.
- Độ bền cao: Tuổi thọ dài, hoạt động ổn định trong nhiều điều kiện môi trường
Hình dự án
Tủ cắt lọc sét Prosurge là thiết bị chống sét mạnh nhất và đầy đủ tính năng nhất trên thị trường Việt Nam hiện nay, rất được các kỹ sư điện dân dụng và công nghiệp nhẹ tin dùng. Sau đây là hình ảnh tủ cắt lọc sét 1 pha và tủ cắt lọc sét 3 pha đã được lắp đặt tại các công trình thực tế:
Thiết bị cắt lọc sét 1 pha 63A được lắp đặt tại phòng máy tính trường đại học |
Thiết bị cắt lọc sét 1 pha 63A được lắp đặt tại phòng server trung tâm viễn thông Đắk Lắk |
Thiết bị cắt lọc sét 1 pha 63A được lắp đặt tại phòng server trung tâm viễn thông Mobifone |
Thiết bị cắt lọc sét 3 pha 63A được lắp đặt tại phòng server mạng máy tính ngân hàng Viettin Bank |
Thiết bị cắt lọc sét 3 pha 63A được lắp đặt tại phòng server mạng máy tính ngân hàng Viettin Bank |
Thiết bị cắt lọc sét 3 pha 63A được lắp đặt tại phòng server mạng máy tính ngân hàng Viettin Bank |
Hình ảnh một số dòng tủ cắt lọc sét khác:
 |  |  |
 |  |  |
 |  |  |
 |  |  |
 |  |  |
 |  |  |
 |  |  |
 |  |  |
 |  |  |
 |  |  |
